親子フィラー

アンカーボルトとベースプレート過大孔のクリアランスを埋めることができる鋼製の充填材（フィラー）

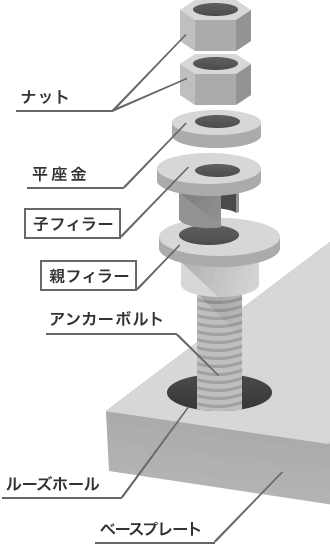

親子フィラーの基本構成

施工方法
親子フィラー以外の部品は、従来の構成と同じです。
ベースプレートに所定のルーズホールをあけておき、
現場で親子フィラーを挿入するだけで、施工が完成します。
適用箇所

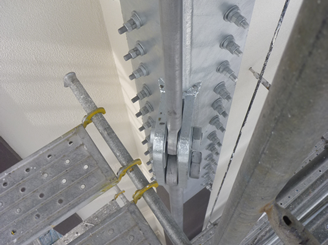

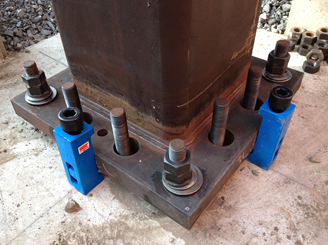

建築土木分野の柱脚及び後施工アンカー、耐震補強や橋梁現場など、
あらゆる箇所で使用可能です。

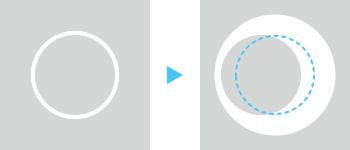

親子フィラーはベースプレート孔をルーズホールにできます。

親子フィラーの採用メリット

メリット

親子フィラーを使用すると、ルーズホールでアンカーボルト施工が可能となります。
在来工法の工期短縮、コスト削減、施工不良解消など、
経済性に優れた高品質な施工をサポートします。

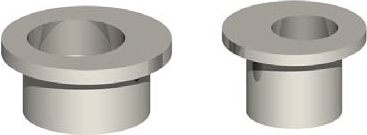

スペック・仕様

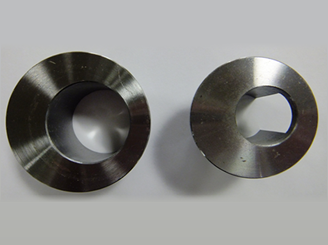

親子フィラー材質：
S45C（JIS G4051 機械構造用炭素鋼鋼材）
適用アンカーボルト
M16、20・・・・M48（計12サイズ）
引張強度 F=490N/mm2 以下（建築柱脚用はABR/ABMを推奨）
SASST技術評価：
建築鉄骨構造技術協会が行っている技術評価を受けており、安全性が確認されています。
NETIS登録商品：
登録番号：KT-130088-A

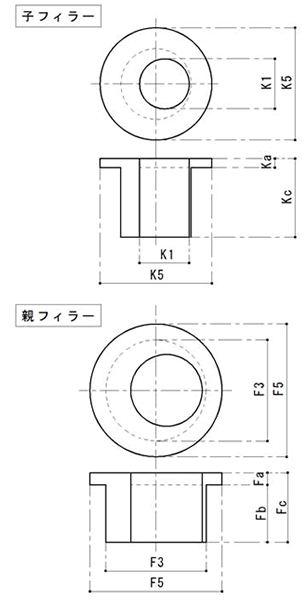

標準図ダウンロード

各種寸法、特記事項は標準図よりご確認いただけます。（JWW、DXF、PDF形式）

カタログダウンロード

御施主様、設計会社様、施工会社様へのプレゼンテーションにご利用ください。

カタログはこちら

親子フィラー技術評価書ダウンロード

建築確認申請時に技術評価書を添付するだけでスムーズに審査されます。

親子フィラー技術評価書はこちら
